模压模具尺寸检测：孔位对不上，双盛如何定位问题？

复合材料面板的检测报告看起来不错，装到支架上却发现孔位对不上。 放大孔可能让样件暂时装进去，却改变了连接条件；直接修模，也可能把测量定位问题误当成模具问题。 客户真正需要知道的是：偏差从哪里来，哪一处值得改，改完怎样确认。

双盛的 模压模具尺寸检测与精密测量 包括三坐标测量和三维扫描，并与模具设计、试模业务相衔接。 围绕一个具体装配问题，这些能力可以分别提供关键特征、整体形状和成型样件的依据， 让调整方向不再只由一张彩色偏差图决定。

孔组看起来合格，为什么仍然装不上？

假设一组安装孔的孔间距正确，但整组孔相对安装面发生了偏移。 如果检测时只让孔组与模型尽可能贴合，结果可能很好；按零件实际安装的基准定位，偏移才会显现。 两份报告看似矛盾，实际使用了不同的定位规则。

在双盛项目的检测评审中，可以先将图纸基准、参考模型版本和样件支撑方式对应起来， 再评价安装孔与配合面的关系。 最佳拟合适合观察整体形状差异，但不能不加判断地代替图纸规定的基准。

客户由此能分清：是孔本身有问题，还是孔相对装配接口的位置有问题。 前者与后者需要的修改不同，不能都用“把孔再放大一点”处理。

双盛怎样把三坐标与扫描用在不同的问题上？

双盛已有的三坐标测量能力适合围绕孔、平面和位置关系建立检查； 三维扫描则可提供复杂曲面和翘曲区域的分布信息。 两种手段的价值在于回答不同问题，而不是给客户两份互不关联的报告。

实际方法应按特征可达性、图纸要求和测量条件选择。 对客户而言，关键不是设备名称，而是检测结果能否指导下一步调整。

边角翘起，先查什么，才不容易修错模？

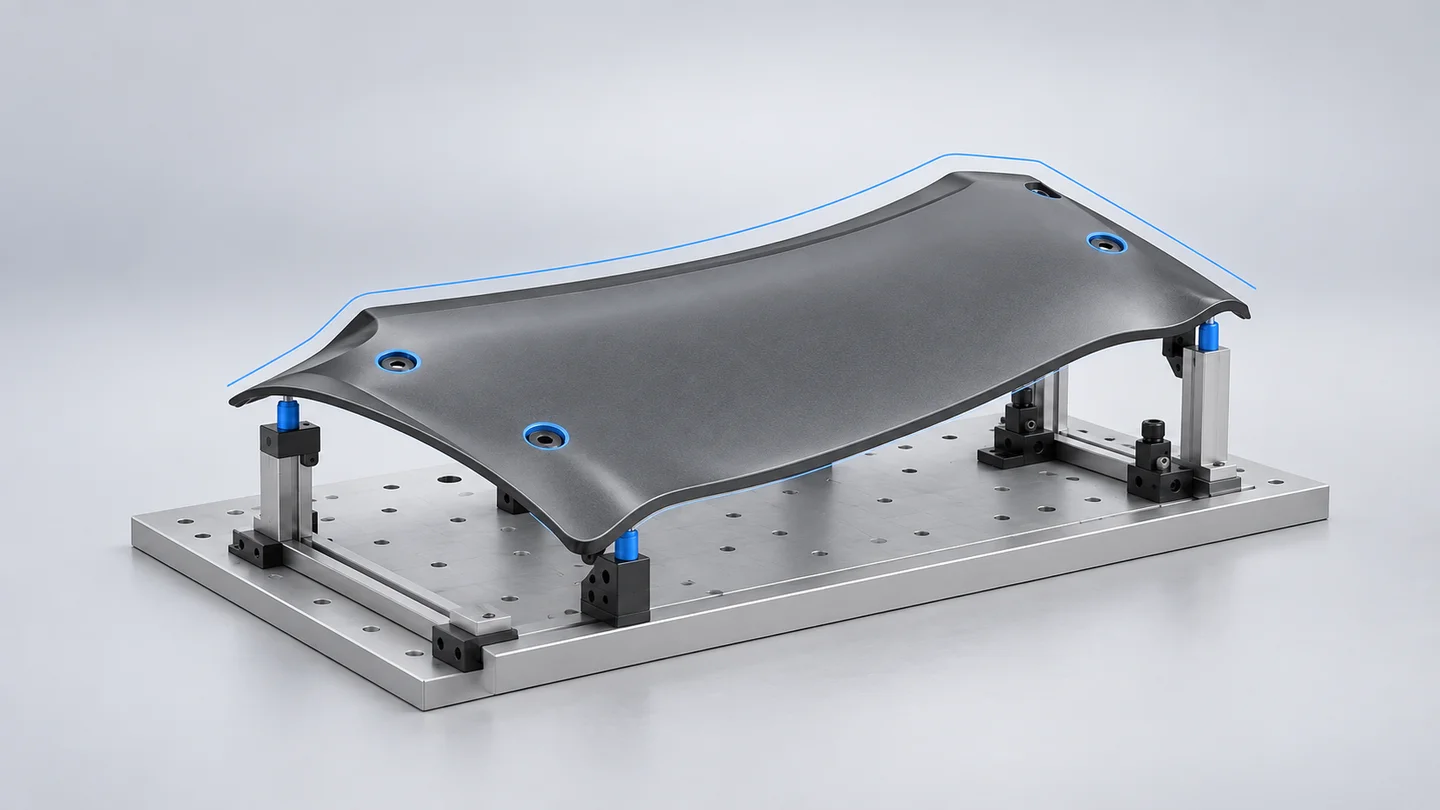

同一块薄壁面板，自由放置、支撑测量和安装固定时，形状可能不同。 如果用额外夹紧把边角压平，偏差图改善了，零件的自由状态却没有改变。

双盛的 模具设计工程 与试模能力，为尺寸问题提供了进一步追查的路径： 先确认相同支撑条件下的偏差是否稳定，再对照模具实测形状和成型条件， 决定调查重点应落在测量、模具还是工艺上。

例如，多次测量结果本身变化很大，应先检查定位和支撑。 若同一区域的偏差持续出现，再结合 SMC 的铺料、固化与脱模条件分析， 才更有理由讨论模具调整。 热塑性复材项目则要考虑其加热、成型和冷却过程，不能照搬热固性材料的判断。

这条路径的价值，是让每一次修正有可追溯的依据，降低盲目修模的风险； 是否达到装配要求，仍由相应样件与配合验证来回答。

改完之后，用什么证明问题向前走了一步？

可以与双盛按项目约定，把关键孔位、安装面或边角位置列入同口径的修改前后比较： 采用相同模型版本、基准、支撑方式和评价范围，再核对变化是否发生在原来的问题位置。

如果孔位结果改善了，而装配间隙仍不均，还要看相邻部件及其定位； 如果偏差图变绿只是因为放宽了色标，就不能当成零件改善。 判断应回到具体尺寸、轮廓和配合要求。

一份有用的检测结果，应让客户看清“发现了什么、据此改了什么、下一件样件表现怎样”。 这也是把模具加工质量与实际零件使用联系起来的关键。

从一个对不上的孔，开始与双盛讨论

如果您正在处理孔位偏移、面板翘曲或装配间隙问题，欢迎 联系双盛 。 先提供一张标出问题位置的零件图，或一份注明测量基准的现有报告即可。

双方可以围绕最具体的疑问展开： 当前结果是否反映实际装配状态，下一次检测需要补哪一项依据， 哪些调整值得进入试模验证。

对于复合材料模压件而言，尺寸检测并不是生产结束后的单独环节。 当检测结果能够与模具设计、成型条件和实际装配建立对应关系时， 它才能真正帮助工程团队判断问题来源，并减少没有依据的修模和重复试模。
