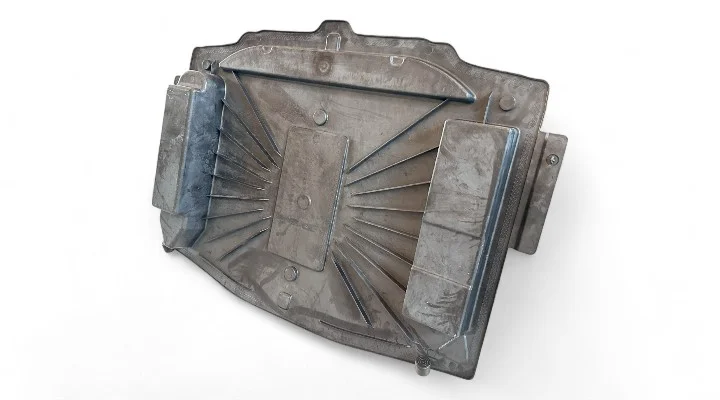

复合备胎槽模具 是一种专用的汽车模具解决方案，用于制造车体内用于容纳备胎或相关设备的凹槽结构。随着汽车制造商继续追求轻量化结构和更高水平的功能集成，复合材料正成为传统上由冲压钢或其他传统材料生产的部件的一种选择。
备胎槽不仅仅是一个成型的储物腔。其几何形状会影响空间布置、局部结构刚度、水管理、尺寸精度以及周围车身部件的配合。因此，模具设计必须同时考虑最终部件的要求和所选复合材料的特性。
对于SMC和其他压缩模塑复合材料，模具结构、材料流动、收缩、排气、分型线位置和脱模行为都直接影响生产质量。
什么是复合备胎槽模具？
复合备胎槽模具是一种压缩成型模具，用于将复合备胎槽部件成型为所需的三维几何形状。
根据车辆平台的不同，模塑部件可能包括：
- 凹陷的备胎存放区域。
- 加强筋。
- 安装凸台。
- 紧固特征。
- 排水孔。
- 与周围车身面板的接口。
- 局部结构增强。
模具必须在重复的生产周期中一致地再现这些特征，同时保持尺寸稳定性。
为什么备胎槽要使用复合材料？
传统的备胎槽结构可以由成型金属制造，但复合材料为减重和功能集成提供了机会。
根据所选的材料体系和设计，复合材料可以提供：
- 更低的部件重量。
- 良好的刚度-重量比性能。
- 耐腐蚀性。
- 复杂的模塑几何形状。
- 集成的加强筋和安装特征。
- 良好的尺寸可重复性。
这些特性使得复合备胎槽结构对于轻量化车辆开发和电动汽车平台尤其具有吸引力。
用于复合备胎槽部件的SMC材料
SMC是一种在相对大批量生产中生产汽车复合部件的实用材料。该材料可以压缩成型为深腔或弯曲的几何形状，同时将多个结构特征集成到一个部件中。
对于备胎槽应用，应根据所需的刚度、抗冲击性、温度性能和尺寸稳定性来选择SMC配方和增强结构。
压缩成型工艺还可以通过将特征直接融入模塑部件来减少二次装配操作的数量。
备胎槽模具的关键设计要求
深腔和弯曲几何形状
备胎槽通常包含一个带有弯曲过渡的深凹区域。这些区域在模具设计期间需要特别关注，因为材料在角落、深腔区域和壁几何形状变化处流动会变得更加困难。
平滑的过渡和合适的圆角有助于改善材料分布并减少局部应力集中。
尺寸精度
成品的备胎槽必须精确地适配车身结构。尺寸偏差会在装配过程中造成问题，特别是在安装点和与相邻部件的接口处。
因此，模具需要在重复的加热、冷却和压缩循环中保持稳定的型腔几何形状。
局部增强
安装点和紧固区域可能承受比主面板表面更高的载荷。这些区域可能需要增加材料厚度、加强筋、凸台或其他增强特征。
材料流动和料坯布局
材料放置是开发复合备胎槽压缩模具的一个重要因素。
初始SMC料坯应根据部件的几何形状和预期的流动行为进行定位。料坯放置不当可能导致：
- 填充不充分。
- 纤维分布不均。
- 熔接线。
- 空气截留。
- 局部厚度变化。
- 表面缺陷。
因此，模具工程师应在设计阶段评估材料流动，并在必要时优化料坯布局。
分型线设计
分型线设计对于大型汽车复合部件尤其重要。
有效的分型线应提供可靠的合模、可控的飞边、高效的排气和切实可行的脱模。
对于备胎槽模具，工程师应尽可能避免在关键外观或密封区域设置不必要的分型面。
分型面还需要足够的加工精度，以在压缩过程中保持模具两半之间的稳定接触。
复合备胎槽模具的排气设计
在压缩成型过程中，如果型腔内截留的空气和气体无法有效排出，则可能导致缺陷。
与排气不足相关的典型缺陷包括：
- 孔隙。
- 烧焦痕迹。
- 表面瑕疵。
- 填充不充分。
- 局部气孔。
通常可以在合适的型腔边界和分型面周围设置排气结构。排气设计必须在有效排气和飞边控制之间取得平衡。
复合备胎槽模具中的收缩补偿
复合材料在固化和冷却过程中会发生尺寸变化。SMC成型 因此在确定最终模具型腔尺寸时需要适当的收缩补偿。
收缩行为受多种因素影响，包括：
- 材料配方。
- 纤维含量。
- 成型温度。
- 部件几何形状。
- 壁厚。
- 加工条件。
不正确的收缩余量可能导致尺寸偏差和车辆装配困难。因此，模具设计应基于实际的材料和工艺条件，而不是仅仅依赖通用的收缩值。
模具温度控制
温度控制直接影响SMC的固化和尺寸稳定性。
对于大型复合备胎槽模具，不均匀的温度分布可能导致固化行为差异和局部尺寸变化。
因此，加热系统的设计应能在工作表面上提供稳定且相对均匀的温度分布。
重要的考量因素包括：
- 加热区域布置。
- 温度传感器位置。
- 传热效率。
- 模具厚度。
- 上下模具之间的热平衡。
脱模考量
备胎槽的深腔几何形状使得脱模比相对平坦的复合面板更具挑战性。
模具设计应考虑：
- 脱模斜度。
- 深腔几何形状。
- 潜在的倒扣。
- 部件收缩。
- 脱模行为。
- 模塑后的部件处理。
在产品几何形状允许的情况下，合适的脱模斜度和平滑过渡可以简化脱模并降低损坏模塑部件的风险。
模具刚性和结构稳定性
汽车备胎槽模具可能相对较大，并且在生产过程中可能承受显著的压缩力。
模具刚性不足可能导致：
- 分型面变形。
- 飞边不均匀。
- 尺寸偏差。
- 模具过早磨损。
- 产品质量不稳定。
因此，模座和支撑结构的设计应能在实际成型载荷下保持型腔几何形状。
CNC加工与模具精度
精密加工对于制造具有稳定尺寸性能的复合汽车模具至关重要。
CNC加工可用于制造复杂的型腔表面、加强筋、凸台和其他具有可控公差的几何细节。
加工后，应检查关键区域以验证：
- 型腔尺寸。
- 分型面精度。
- 安装位置。
- 基准点。
- 表面光洁度。
精确的加工为后续的模具装配和试生产提供了可靠的基础。
试模与验证
复合备胎槽模具应在最终生产批准前通过实际试模进行验证。
在试模期间，工程师可以评估：
- 材料填充。
- 飞边分布。
- 表面质量。
- 尺寸精度。
- 脱模行为。
- 安装特征精度。
试模结果可与产品图纸和检测数据进行比较，以识别需要模具或工艺调整的方面。
复合备胎槽模具的质量控制
模具质量直接影响模塑部件的一致性。因此，专业的质量控制流程应涵盖单个组件和完整的模具装配。
典型的检测活动包括：
- 原材料验证。
- CNC加工检测。
- 尺寸测量。
- 分型面检查。
- 模具装配验证。
- 试制部件检查。
- 最终模具验收。
对于汽车项目，检测文档还可以帮助客户跟踪尺寸结果并确认符合项目要求。
电动汽车用复合备胎槽模具
电动汽车制造商越来越重视车辆轻量化和高效的空间利用。复合备胎槽可被视为更广泛的轻量化车身结构中的一个部件。
根据车辆架构的不同，该区域可用于存放备胎、工具、充电设备、电缆或其他部件。
复合材料结构可以为设计师在将这些功能集成到模塑结构中时提供更大的灵活性。
复合备胎槽模具开发中的常见挑战
在模具开发过程中应解决几个技术挑战。
复杂几何形状
深腔、曲面、加强筋和安装特征可能使材料流动和脱模更加困难。
尺寸稳定性
大型复合部件可能会因材料收缩、温度梯度和结构变形而出现尺寸变化。
飞边控制
高压缩压力可能迫使材料流向分型面。精确的模具和合适的工艺参数对于控制飞边是必要的。
生产可重复性
成功的模具设计必须在重复的成型周期中保持稳定的性能，而不仅仅是生产出第一个成功的试制件。
双盛如何进行复合汽车模具开发
在双盛，复合模具的开发同时关注模具制造和成品部件的实际生产要求。
对于汽车压缩模具，工程流程可包括：
- 产品和图纸审查。
- DFM分析。
- 分型线开发。
- 材料流动考量。
- 收缩补偿。
- 排气设计。
- 加热系统规划。
- 精密CNC加工。
- 模具装配。
- 试产与优化。
这种集成方法有助于降低模具修改风险，并支持复杂复合汽车部件的稳定生产。
结论
复合备胎槽模具 需要精心的工程设计，因为该部件结合了复杂的几何形状、尺寸要求、结构特征和汽车生产需求。
对于SMC和其他压缩模塑材料，成功的模具取决于对材料流动、收缩、分型线设计、排气、温度、模具刚性和脱模的协调控制。
随着汽车制造商继续探索轻量化复合结构，精心设计的模具对于将复杂的产品设计转化为稳定、可重复的生产部件仍将至关重要。
双盛为汽车和工业应用提供压缩模具和复合模具解决方案，从模具设计和制造到试模验证和生产优化，全程支持客户。
关于复合备胎槽模具的常见问题
什么是复合备胎槽模具？
它是一种专用模具，用于将复合材料压缩成型为汽车应用中使用的凹形备胎槽结构。
复合备胎槽可以使用哪些材料？
根据所需的刚度、重量、抗冲击性、尺寸稳定性和生产量，可以考虑使用SMC和其他纤维增强聚合物体系。
为什么排气在备胎槽模具中很重要？
有效的排气允许在成型过程中排出截留的空气和固化气体，有助于减少孔隙、烧焦痕迹和表面缺陷。
为什么收缩余量很重要？
复合材料在固化和冷却过程中会发生尺寸变化。正确的收缩补偿有助于成品备胎槽达到所需尺寸并适配周围的车身结构。
设计备胎槽模具时应考虑什么？
重要因素包括产品几何形状、材料流动、分型线设计、排气、收缩、温度控制、模具刚性、脱模和尺寸检测。
